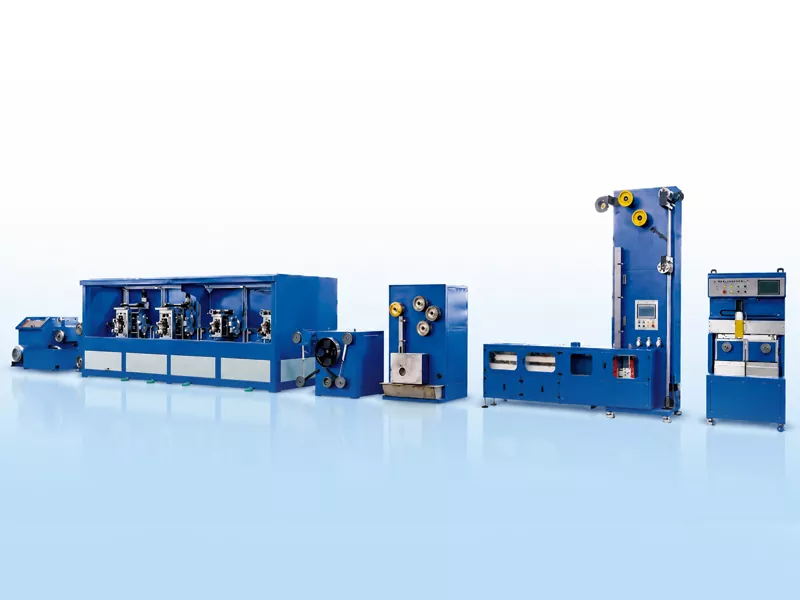

PV Busbar Ribbon ထုတ်လုပ်မှုလိုင်း

GRM PV Busbar Ribbon ထုတ်လုပ်မှုလိုင်းသည် TU1 အောက်ဆီဂျင်ကင်းစင်သော ကြေးနီအဝိုင်းဝိုင်ယာအား တိကျမှန်ကန်သော သံဖြူဖုံးထားသော လျှပ်ကူးဖဲကြိုးအဖြစ် စဉ်ဆက်မပြတ်လုပ်ဆောင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ လိုင်းသည် PV အပြန်အလှန်ချိတ်ဆက်မှုဖဲကြိုး၊ busbar ribbon နှင့် reflective busbar ribbon ထုတ်လုပ်မှုအတွက် သင့်လျော်သည်။
ပြီးပြည့်စုံသောလိုင်းသည် ဝါယာကြိုးပုံဆွဲခြင်း၊ တိကျစွာလှိမ့်ခြင်း၊ စဉ်ဆက်မပြတ် လိမ်းကျံခြင်း၊ flux ကုသမှု၊ ပူပူနွေးနွေး သံဖြူဖုံးခြင်းနှင့် အလိုအလျောက် ထုတ်ယူခြင်းတို့ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် PV ဖဲကြိုးထုတ်လုပ်သူများ၏ အကျယ်နှင့် အထူတိကျမှု၊ သံဖြူအပေါ်ယံပိုင်းအရည်အသွေး၊ ချွတ်ယွင်းချက်နှင့် အကွေ့အကောက်များညီညွတ်မှုကို ထိန်းချုပ်ရန် ကူညီပေးသည်။
GRM busbar ribbon ထုတ်လုပ်မှုလိုင်းသည် ခန့်မှန်းခြေအားဖြင့် အရှည် 26 m နှင့် အကျယ် 3 m ရှိပြီး စုစုပေါင်းလိုင်းအလေးချိန် 14 တန်ခန့်ရှိသည်။ ကြေးနီဝါယာကြိုး အရွယ်အစား၊ ပြီးသော ဖဲကြိုးအရွယ်အစား၊ tinning မြန်နှုန်းနှင့် ထုတ်ယူသည့်နည်းလမ်းတို့အပေါ် မူတည်၍ ဒီဇိုင်းအမြန်နှုန်းသည် 150 m/min အထိ ရောက်ရှိနိုင်သည်။ ပုံမှန်ထုတ်လုပ်မှုအခြေအနေအရ လစဉ်အထွက်နှုန်းသည် တန်ချိန် ၆၀ မှ ၈၀ အထိ ရောက်ရှိနိုင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ကြေးနီကြိုးမှ အချောထည် Busbar Ribbon အထိ

PV Busbar Ribbon ထုတ်လုပ်မှုလိုင်းသည် ကုန်ကြမ်းအဖြစ် ကြေးနီဝါယာကြိုးကို အဓိကအသုံးပြုသည်။ ဝါယာကြိုးကို လှိမ့်ရန်အတွက် လိုအပ်သော အချင်းသို့ ပထမဦးစွာ ဆွဲထုတ်ပြီးနောက် multi-stand precision rolling ဖြင့် ဖဲပြားပြားအဖြစ် ဖွဲ့စည်းသည်။ လှိမ့်ပြီးနောက်၊ ကြေးနီအမြှေးပါးသည် ၎င်း၏စက်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများကို ချိန်ညှိရန် စဉ်ဆက်မပြတ် လျှောကျနေသော ကြေးနီအမြှေးပါးကို ဖြတ်သန်းသွားကာ၊ ထို့နောက်တွင် ပျော့ပျောင်းစွာ ကုသခြင်းနှင့် ပူပြင်းသော သံဖြူအဖုံးအုပ်ခြင်းများ ပြုလုပ်သည်။ နောက်ဆုံးတွင်၊ ပြီးသွားသောဖဲကြိုးကို spools သို့မဟုတ် pancake coils များပေါ်တွင် အလိုအလျောက် ထုတ်ယူသည့်စနစ်ဖြင့် ဒဏ်ရာကို ရရှိသည်။

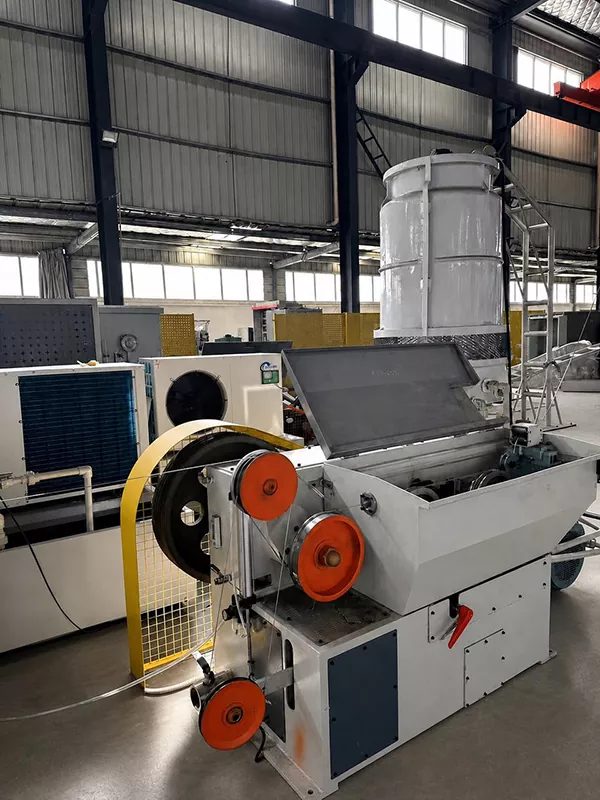

ပုံဆွဲစက်

ကြေးနီဝါယာကြိုးကို အချင်း 2.6-3.0 မီလီမီတာအထိ ဖြတ်၍ လှိမ့်ရန် အဆင်သင့်ဖြစ်သည်။

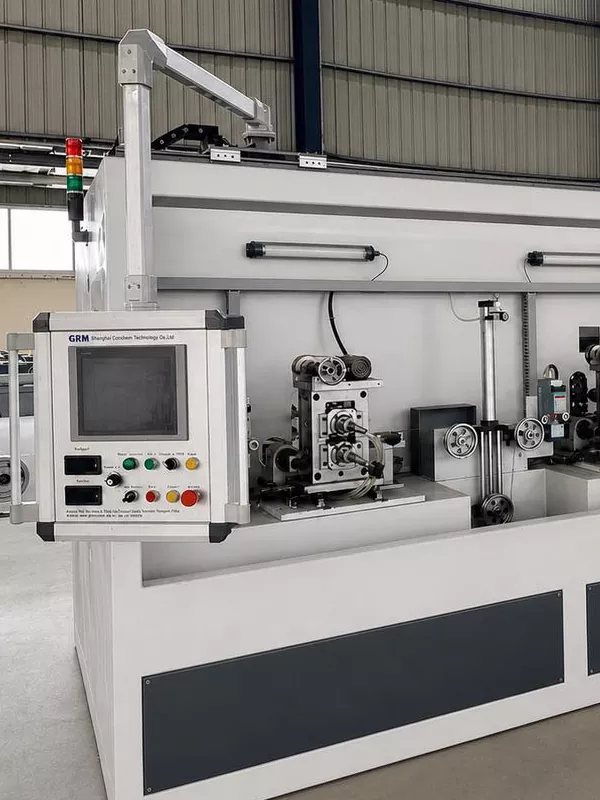

4 Roll Stand

ထိန်းချုပ်ထားသော အကျယ်နှင့် အထူတိကျမှုဖြင့် ပတ်ထားသော ကြေးနီဝါယာကြိုးကို ဖဲကြိုးပြားအဖြစ် လှိမ့်ထားသည်။

ဖြာထွက်ခြင်း။

ကြေးနီဖဲကြိုး၏ စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ တိုးတက်ကောင်းမွန်လာစေရန် လျှပ်စစ်ပတ်လမ်းလျှပ်စစ် လျှပ်စီးကြောင်းလျှပ်စစ်ဓါတ်ငွေ့ အကာအကွယ်နှင့် လည်ပတ်နေသော ရေအေးဖြင့် အအေးခံခြင်းကို အသုံးပြုပါသည်။

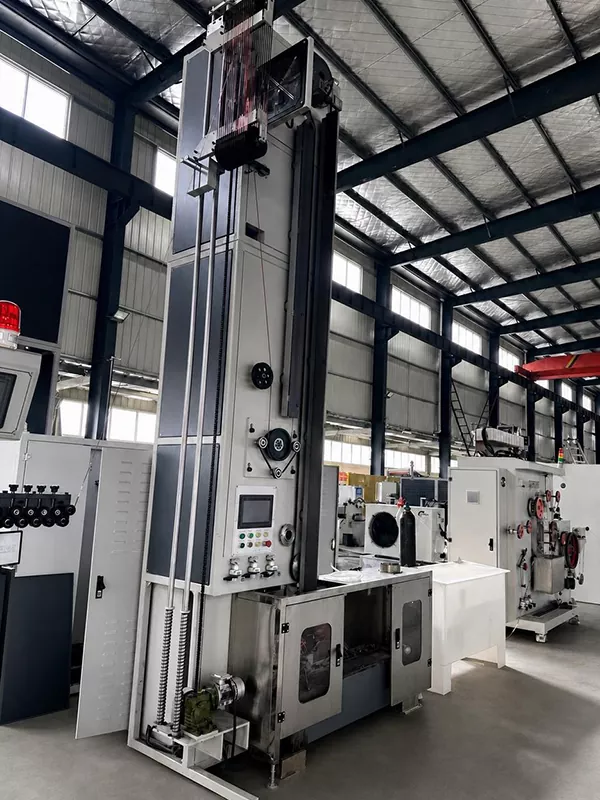

Tin Coating

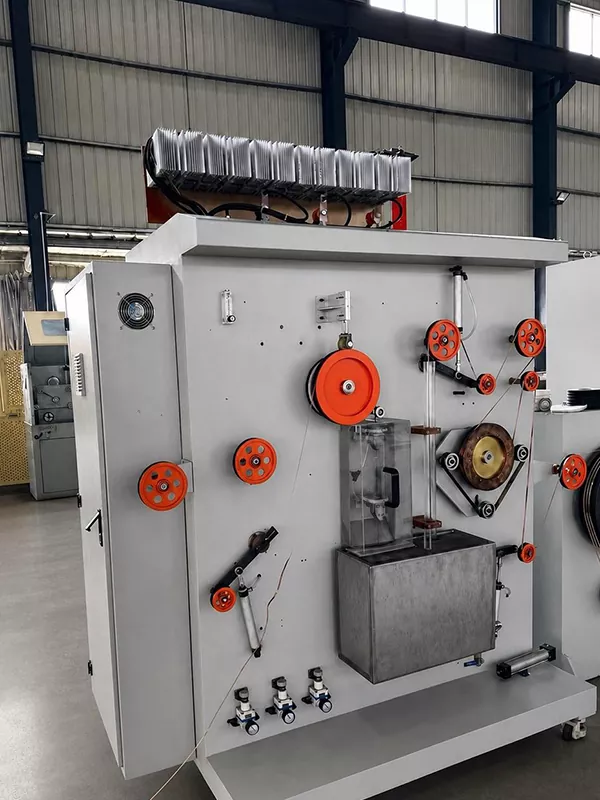

Hot-dip tin coating ကိုအသုံးပြုသည်။ လေဓားများသည် သံဖြူအလွှာအထူကို ထိန်းချုပ်ပြီး အအေးခံပန်ကာများသည် မျက်နှာပြင်အရည်အသွေးကို တည်ငြိမ်အောင် ကူညီပေးသည်။ တစ်ဖက်မှ သံဖြူအထူ- 0.01-0.025 မီလီမီတာ။

အလိုအလျောက် Coil Chang

ရွေးချယ်နိုင်သော လုပ်ဆောင်ချက်များတွင် ဆာဗာကိုဖြတ်ခြင်း၊ အလိုအလျောက် spool ပြောင်းလဲမှု၊ အလိုအလျောက်ဖြတ်တောက်ခြင်းနှင့် အလိုအလျောက် နှိပ်ခြင်းတို့ ပါဝင်သည်။

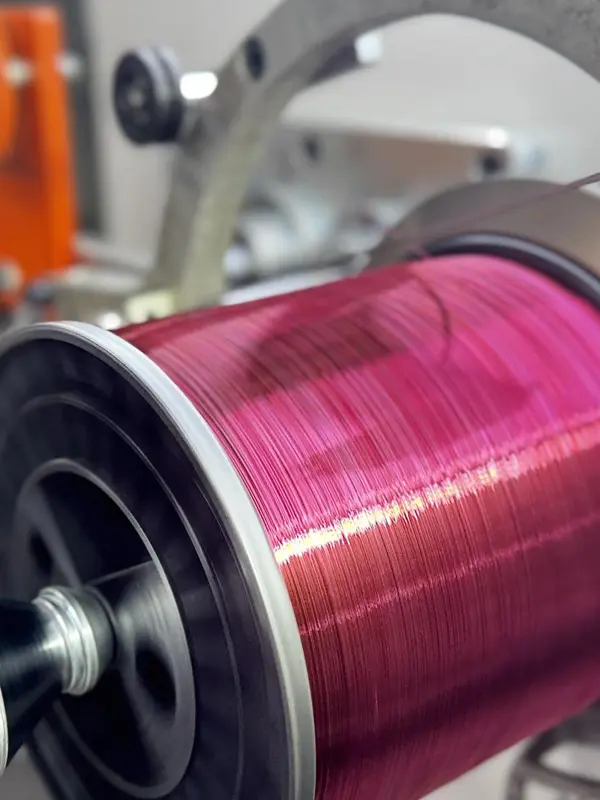

တိကျမှုယူခြင်း။

Spool winding: 30 ကီလိုဂရမ်အထိ။

ပန်ကိတ်ကွိုင်အကွေ့အကောက်များ- ရွေးချယ်နိုင်သော 1-2 ကီလိုဂရမ်။

R&D နှင့် မူပိုင်ခွင့်များ

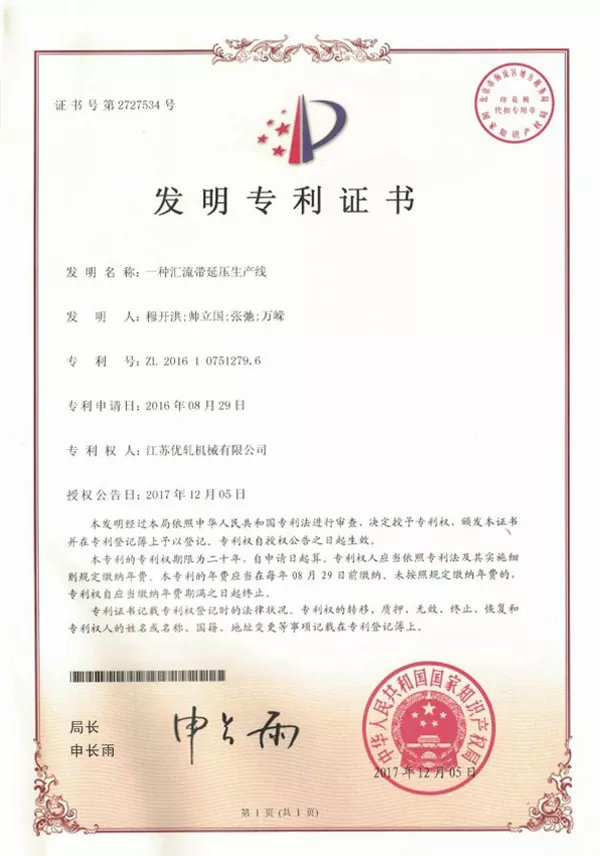

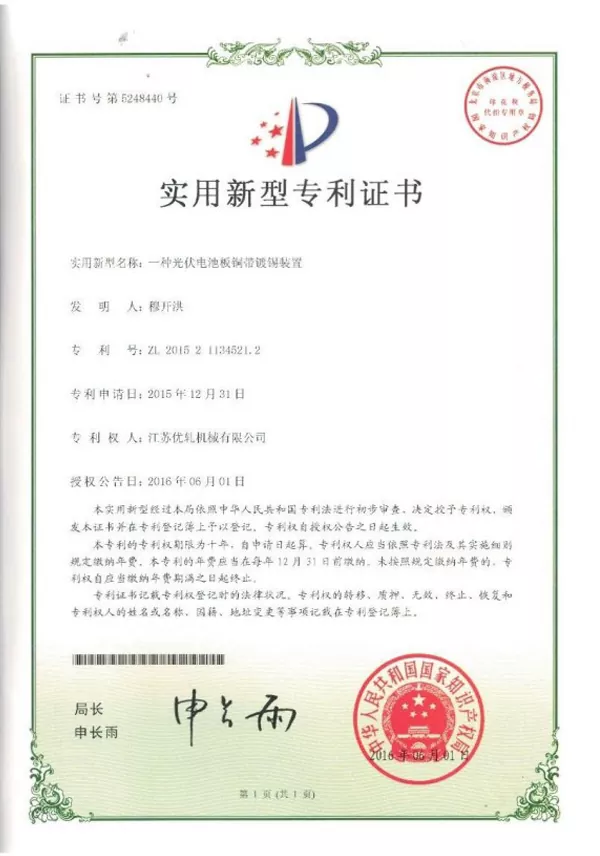

2015 ခုနှစ်မှစတင်၍ GRM သည် PV အပြန်အလှန်ချိတ်ဆက်မှုဖဲကြိုးနှင့် busbar ribbon အတွက်ကုန်ထုတ်လုပ်မှုဆိုင်ရာစက်ပစ္စည်းများကိုဆက်လက်တီထွင်ခဲ့သည်။ ကုမ္ပဏီသည် တိကျစွာ လှိမ့်ခြင်း၊ ထုတ်လုပ်မှုလိုင်း ပေါင်းစပ်ခြင်းနှင့် PV ဖဲကြိုးထုတ်လုပ်မှု လုပ်ငန်းစဉ်များဆိုင်ရာ နည်းပညာဆိုင်ရာ မူပိုင်ခွင့်အများအပြားကို ရရှိထားသည်။

PV Ribbon ထုတ်လုပ်ရေးပစ္စည်းကိရိယာများအတွက် GRM မူပိုင်ခွင့်နည်းပညာများ

အဓိကအင်္ဂါရပ်များ

ကြေးနီဝါယာကြိုးထည့်သွင်းခြင်းမှ သံဖြူဖုံးသော busbar ribbon အထွက်အထိ ဆက်တိုက်ထုတ်လုပ်မှု။
ပုံသဏ္ဍာန်တူညီမှု၊ အပေါ်ယံညီညွှတ်မှုနှင့် အကွေ့အကောက်အရည်အသွေးတို့ကို မြှင့်တင်ထားသည်။
တင်းမာမှု ညှိနှိုင်းဆောင်ရွက်မှုနှင့် အလိုအလျောက် ထုတ်ယူမှုသည် ထုတ်လုပ်မှု အနှောင့်အယှက်များနှင့် လူကိုယ်တိုင် ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချရန် ကူညီပေးသည်။
မတူညီသော PV module ပစ္စည်းလိုအပ်ချက်များအတွက် standard busbar ribbon နှင့် reflective busbar ribbon ထုတ်လုပ်မှုကို ပံ့ပိုးပေးပါသည်။
PV ribbon ထုတ်လုပ်သူများကို လုပ်ငန်းစဉ်ထိန်းချုပ်မှု၊ ထုတ်ကုန်လိုက်လျောညီထွေမှုနှင့် ထုတ်လုပ်မှုထိရောက်မှုအပေါ် အာရုံစိုက်သည့် ပေါင်းစပ်ထုတ်လုပ်မှုဖြေရှင်းချက်တစ်ခုဖြင့် ပေးသည်။

အမေးများသောမေးခွန်းများ

1.ကုန်ချော ထုတ်ကုန် အရွယ်အစား အပိုင်းအခြားသည် အဘယ်နည်း။

အချောထည်: 3-8 မီလီမီတာ။

အပြီးသတ်အထူ: 0.2-0.4 မီလီမီတာ။

2.ခံနိုင်ရည်နှင့် စက်ပိုင်းဆိုင်ရာ ပိုင်ဆိုင်မှု အပိုင်းအခြားများကား အဘယ်နည်း။

အနံခံနိုင်ရည်- ±0.085 မီလီမီတာ။

အထူခံနိုင်ရည်- ±0.01 မီလီမီတာ။

ဆန့်နိုင်စွမ်းအား: ≥260 MPa

အထွက်နှုန်း 90-130 MPa ။

3.ဘယ်လို သံဖြူအကာအရံနည်းကို အသုံးပြုသလဲ။

မျဉ်းကြောင်းသည် နှစ်ဖက်အစွန်းများအပါအဝင် ဖဲကြိုးတစ်ဝိုက်ကို အပြည့်အ၀ အကျုံးဝင်သော ပူဖောင်းသွပ်ကို အသုံးပြုထားသည်။

4.ထုတ်ကုန်အကျယ်နှင့် အထူကို မည်သို့တိုင်းတာသနည်း။

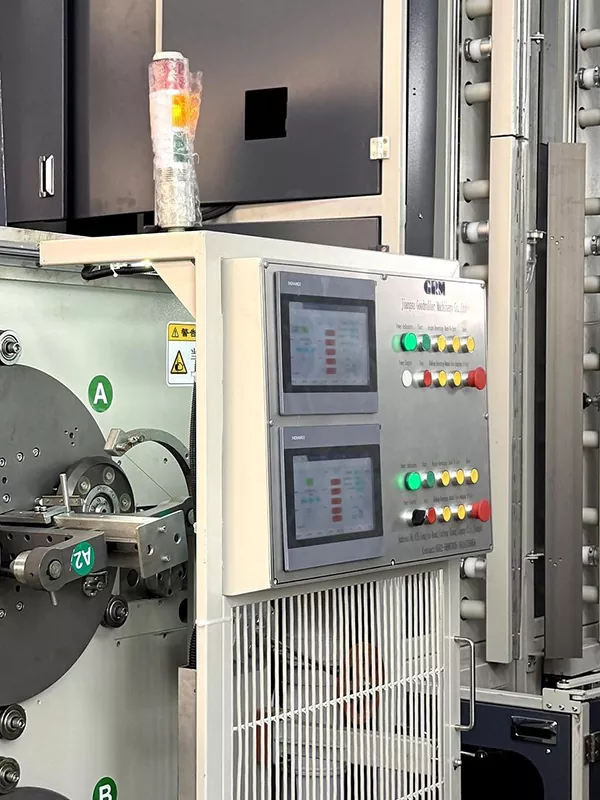

လေးရပ်လှိမ့်စက်၏ စတုတ္ထမြောက်ရပ်တွင် လေဆာတိုင်းတာမှုစနစ်နှစ်ခု၊ တစ်ခုနှင့်တစ်ခု အနံတိုင်းတာခြင်းအတွက် တစ်ခုနှင့် အထူတိုင်းတာမှုတစ်ခုတို့ တပ်ဆင်ထားပါသည်။ တိုင်းတာမှုဒေတာကို HMI တွင်ပြသနိုင်သည်။

5.မည်သည့်ပစ္စည်းများကို စီမံဆောင်ရွက်နိုင်သနည်း။

PV Busbar Ribbon ထုတ်လုပ်မှုလိုင်းသည် TU1 အောက်ဆီဂျင်မပါဘဲ ကြေးနီဝါယာကြိုးအတွက် အဓိကအားဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ ကွဲပြားခြားနားသောကြေးနီသတ္တုစပ်များ၊ ထုတ်ကုန်အတိုင်းအတာနှင့် အထူးဖဲကြိုးလိုအပ်ချက်များအလိုက် စိတ်ကြိုက်ဖွဲ့စည်းမှုပုံစံများကို ပံ့ပိုးပေးနိုင်ပါသည်။
